Bahagian Perancah Kunci Cincin: Spesifikasi Komponen, Toleransi dan Panduan Membeli

Tiga bekas perancah kunci cincin tiba pada hari Isnin. Menjelang hari Rabu, krew tapak telah menolak dua daripadanya — bukan kerana keluli itu nipis atau bertompok galvani, tetapi kerana bilah lejar tidak akan duduk di dalam roset piawaian yang sudah ada di tapak. Di atas kertas ia adalah "sistem yang sama". Di tangan, ia adalah sekerap.

Itulah realiti harian membeli bahagian perancah kunci cincin. Sistem ini kelihatan universal, tetapi geometri adalah proprietari: jarak roset, lebar slot, profil bilah dan ketebalan baji berbeza antara pengeluar, dan bahagian daripada dua rantaian bekalan yang berbeza jarang dikunci bersama . Keserasian datang sebelum harga dan sebelum masa utama. Perkara berikut ialah melihat bahagian demi bahagian pada perkara yang dilakukan oleh setiap komponen, dimensi yang menentukan sama ada ia sesuai, dan perkara yang perlu diperiksa sebelum pesanan pembelian ditandatangani.

Sekilas Pandang Bahagian Perancah Kunci Gelang

Bingkai kunci cincin dipasang daripada tujuh kumpulan berfungsi. Pembekal menjualnya secara berasingan, dan kesemuanya perlu datang daripada keluarga geometri yang sama.

Bersama-sama dengan tali leher, tangga dan papan kaki, kumpulan tersebut membentuk keseluruhan bahan — dengan syarat setiap baris ditempah mengikut corak roset pengeluar.

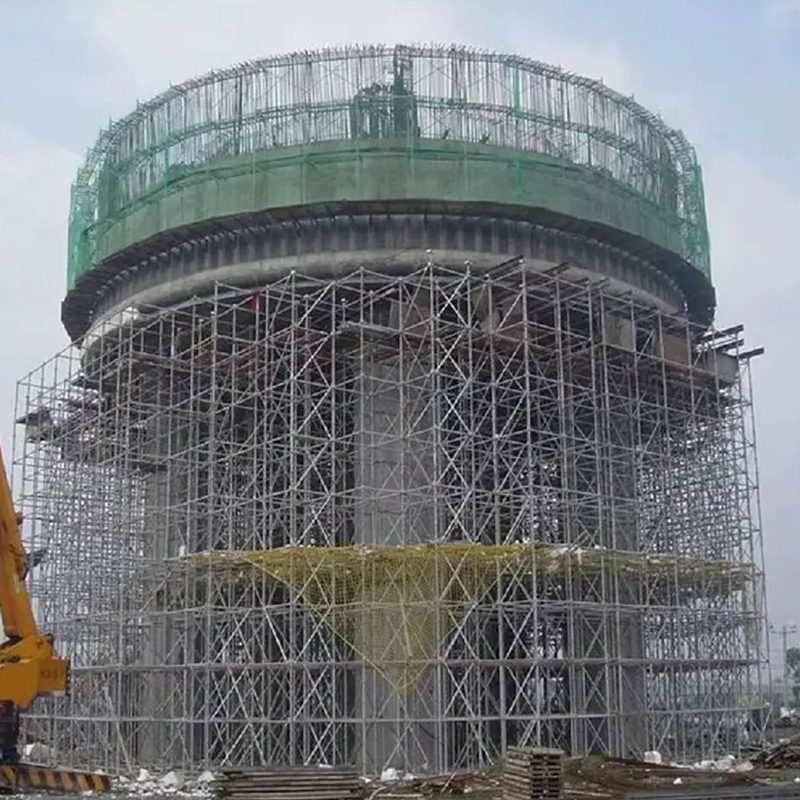

Perancah Ringlock Tergalvani Hot-Dip untuk Infrastruktur Berat Sistem kunci cincin modular dengan penguncian baji gaya roset, keluli Q345B, kemasan tergalvani celup panas, dan sambungan 8 hala untuk jambatan dan sokongan industri. Lihat Produk →

Piawaian Menegak: Jarak Roset Menetapkan Keseluruhan Grid

Piawaian menegak ialah anggota galas beban. Saiz kunci gelang biasa ialah 48.3 mm diameter luar dengan dinding 3.2 mm dalam keluli Q355B, dengan spigot pada satu hujung untuk penyambungan dan roset dikimpal pada selang masa tetap. Versi pendakap berat meningkatkan tiub 60.3 mm.

Pada kebanyakan sistem, pic roset ialah 500 mm, dan panjang standard berjalan dari 0.5 m hingga 3.0 m dalam kenaikan 500 mm. Nombor tunggal itu menetapkan panjang setiap lejar, saiz setiap pendakap, jarak setiap papan dan ketinggian setiap lif. Tukar modul dan keseluruhan katalog berubah dengannya.

Apa yang perlu diukur apabila palet pertama mendarat

• Padang roset diukur antara pusat kimpalan, bukan dari hujung tiub.
• Lebar slot dan ketebalan bilah bersama-sama — slot 10 mm dengan bilah 9.5 mm ialah sambungan yang longgar.
• Diameter tiub dan ketebalan dinding dengan angkup; Tiub 48.0 mm dijual sebagai 48.3 mm lebih kerap daripada yang diakui oleh sesiapa sahaja.
• Panjang spigot dan kedudukan lubang pin, kerana spigot pendek menukarkan sambatan menjadi sambungan hiasan.

Lejar, Baji dan Roset: Sambungan Membawa Beban

Lejar kunci gelang tidak dikunci. Bilah palsunya jatuh ke dalam slot dalam roset dan pin baji didorong ke bawah untuk menguncinya: satu pukulan tukul, tiada pengganding longgar. Roset biasanya membawa lapan slot pada 45 darjah , jadi lejar bertemu pada sudut tepat dan pendakap lari menyerong dari nod yang sama.

Panjang teluk standard ialah 0.73, 1.09, 1.40, 1.57, 2.07, 2.57 dan 3.07 m, dan teluk 2.07 m dengan lif 2.0 m adalah konfigurasi kerja yang paling biasa. Kunci cincin hanyalah satu daripadanya empat keluarga sistem perancah utama ; yang lain berkongsi idea modular, tetapi hanya kunci cincin menyeragamkan nod itu sendiri. Baji adalah bahan habis pakai, jadi pesan 5–8% alat ganti daripada menemui kekurangan di lif teratas. Apabila memeriksa, lihat pada kimpalan bilah ke tiub — bilah tuang retak di bahu, bilah palsu dibengkokkan dahulu dan boleh dilihat sebelum gagal.

Pendakap Diagonal: Bahagian yang Mengekalkan Dataran Teluk

Dua piawai dan dua lejar membuat engsel. Pendakap adalah apa yang mengubahnya menjadi struktur triangulasi. Pendakap bay biasanya adalah tiub 48.3 x 2.5 mm dengan kepala tetap atau pusing bersaiz pada lebar teluk dan ketinggian angkat bersama-sama - pendakap 2.07 x 2.0 m tidak sesuai dengan teluk 2.57 m.

Amalan reka bentuk lazimnya ialah pendakap teluk penuh dalam lif bawah, kemudian tenggat pendakap pada selang waktu merentasi setiap muka, dengan pendakap pelan pada tahap seri. Corak yang tepat adalah milik lukisan pereka, tetapi bahagian yang salah biasanya susunannya: lejar dikira, pendakap terlupa.

• Sahkan pendakap sepadan dengan panjang teluk dan ketinggian angkat, bukan hanya teluk.
• Periksa diameter pin kepala pada slot roset; pin bersaiz kecil bergetar keluar.
• Tolak tiub tunduk — haluan 20 mm menarik teluk keluar dari tiub semasa ia dikunci.

Pangkalan Jack, U-Head dan Bahagian Bawah Laluan Beban

Bicu tapak boleh laras ialah skru pepejal, biasanya diameter 38 mm dan panjang 600 mm, dikimpal pada plat 150 x 150 x 8 mm dengan kira-kira 300 mm pelarasan yang boleh digunakan. Pelarasan itu adalah untuk meratakan, bukan untuk memanjangkan bingkai: kapasiti jatuh apabila skru memanjang, jadi pastikan benang terdedah pendek dan menanggung plat pada papan tunggal yang menyebarkan beban.

Logik yang sama berlaku di bahagian atas. Kepala U dengan plat 150 x 150 mm membawa rasuk dan acuan, manakala kepala garpu memegang rasuk kayu H20 pada kedudukannya. Kedua-duanya jatuh ke bahagian atas standard atau ke spigot, jadi kepala mesti sepadan dengan tiub, bukan sahaja beban. Semasa penghantaran, periksa kimpalan plat, gulungkan skru pada permukaan rata untuk kelurusan, dan tolak benang yang dicat - cat menyembunyikan retak dan menangkap nat.

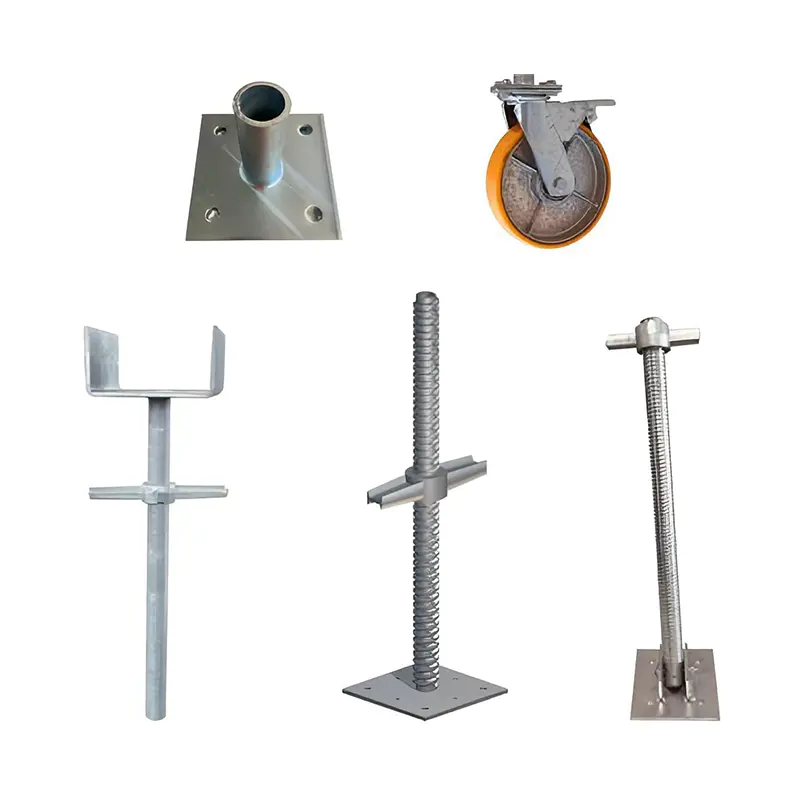

Bicu Dasar Boleh Laras untuk Sokongan Perancah dan Formwork Bicu asas berulir aras tanah tidak rata, melaraskan 50–300 mm, menyokong 50–100 kN, dan sesuai dengan sistem kunci cakera, acuan dan perancah standard. Lihat Produk →

Pelantar, Papan Kaki dan Aksesori yang Paling Banyak Dilupakan

Papan keluli biasanya berukuran 320 mm lebar dengan cangkuk yang jatuh di atas lejar, dan setiap satu mempunyai berat 12–18 kg, yang menjadikannya keputusan pengendalian manual sama seperti keputusan struktur. Papan kaki adalah 150 mm tinggi; tiang pagar dan penjodoh berganda membentuk perlindungan tepi. Kurungan sisi melebarkan platform tanpa menambah piawaian, dan dari situlah banyak keuntungan produktiviti dalam sistem kunci gelang sebenarnya berasal.

Bahagian yang menangguhkan penyerahan hampir tidak pernah menjadi ahli utama. Mereka adalah yang kecil: pin spigot, klip keselamatan, kolar, unit tangga, pengganding tali leher dan kepala garpu. Bina bil bahan item demi item, satu baris setiap komponen, dan kekurangan itu hilang.

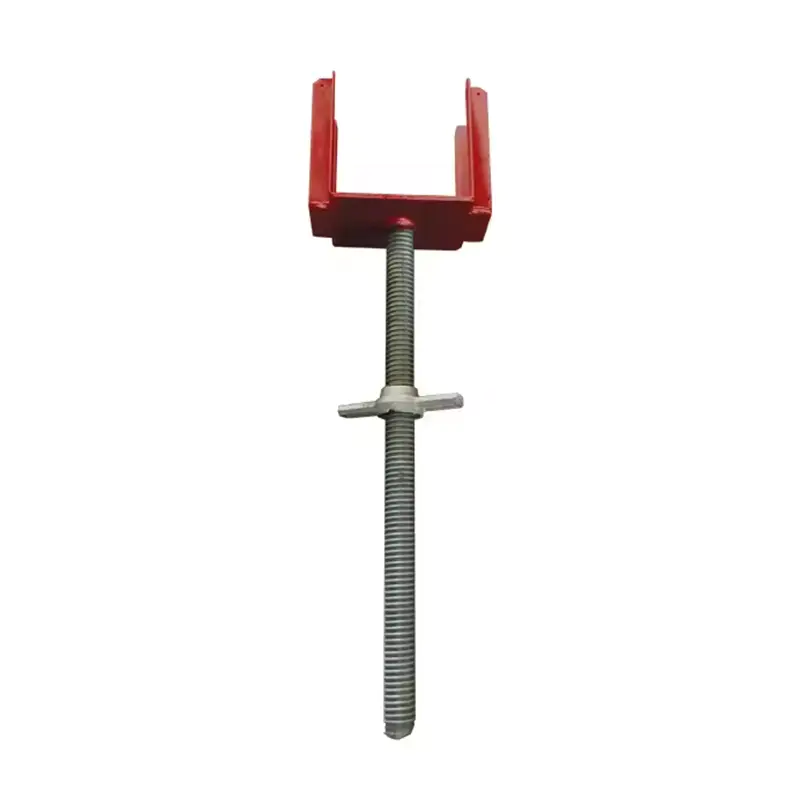

Sokongan Kepala Fork untuk Rusuk dan Rasuk Formwork Kepala garpu menyokong rusuk dan rasuk acuan dengan pelarasan berulir ±0.5 mm, keluli Q235/Q345, dan kemasan bergalvani celup panas untuk acuan berskala besar. Lihat Produk →

Gred Keluli, Galvanisasi dan Toleransi: Perkara yang Perlu Diperiksa semasa Penghantaran

Dua pesanan boleh kelihatan sama pada senarai pemuatan dan berkelakuan sangat berbeza selepas dua tahun berada di luar rumah. Gred, ketebalan dinding dan kemasan menerangkan hampir semua perbezaan.

Piawaian memberikan titik rujukan: EN 12810 dan EN 12811 untuk perancah sistem, BS 1139-5 di pasaran UK, dengan platform kerja yang biasanya direka untuk memuatkan kelas 3 (200 kg/m²) atau kelas 4 (300 kg/m²). Hyson menyatakan bahawa pengeluaran perancahnya berikutan ISO 9001, BS 1139 dan EN 74 , dengan kimpalan kepada prosedur AWS dan EN. Kemudian periksa tiga perkara fizikal: ketebalan dinding di hujung tiub, kelurusan sepanjang panjang penuh, dan percikan kimpalan di dalam tiub yang akan terkeluar ke platform di bawah.

Membeli Bahagian Kunci Cincin: Senarai Semak Pendek Sebelum Anda Memesan

1. Sahkan geometri roset dahulu — pic, lebar slot dan ketebalan bilah — terhadap sistem yang sudah ada di tapak.
2. Minta sijil kilang dan laporan ketebalan galvanizing, bukan gambar palet.
3. Sahkan bahagian gred mengikut bahagian: piawaian dan lejar dalam Q355B, papan dan papan kaki selalunya dalam Q235.
4. Setuju nisbah ganti untuk baji, pin dan klip sebelum penghantaran, bukan selepas penghantaran pertama.
5. Periksa pembungkusan dan pemuatan: berkas mengikut panjang, satu pelan pemuatan setiap bekas, berat yang disahkan terhadap invois.

Jika anda lebih suka tidak menjalankan senarai semak itu terhadap pembekal yang anda tidak pernah diaudit, hantarkan kepada kami saiz teluk anda, ketinggian lif dan kelas beban dan kami akan kembali dengan senarai bahagian dan semakan lukisan.

Bahagian perancah kunci gelang adalah objek mudah di dalam sistem yang tidak boleh dimaafkan. Padankan geometri, padankan gred dan kemasan, dan kira bahagian kecil dalam susunan yang sama — ketiga-tiga perkara itu menentukan sama ada penghantaran akan didirikan atau dikembalikan.

Hyson mengeluarkan perancah ringlock dan aksesorinya di Nantong, China, bersama acuan keluli dan struktur keluli berat, di loji seluas 15,000 m² dengan pemotongan laser, lenturan dan kimpalan yang diperakui di bawah satu bumbung. Alat ganti dibekalkan bergalvani hot-dip, dan pesanan masuk disemak mengikut corak roset sedia ada pelanggan sebelum pengeluaran bermula. Pengalaman lima belas tahun dan bekalan jangka panjang kepada kontraktor infrastruktur besar mengatakan sesuatu tentang pejabat lukisan — tetapi spesifikasi pada lukisan anda masih menjadi perkara yang menentukan pesanan.
