Apakah 4 Jenis Perancah?

4 Jenialah Scaffolding: Jawapan Langsung

The 4 jenis utama perancah digunakan dalam pembinaan moden ialah: tiub dan perancah pengganding , rangka perancah , sistem (modular) perancah , dan perancah yang digantung . Dalam perancah sistem — jenis perancah yang dominan untuk projek pembinaan sederhana hingga besar hari ini — tiga subsistem yang paling banyak digunakan ialah kunci cincin, kunci cawan dan kwikstage. Memahami reka bentuk setiap jenis perancah, kapasiti beban dan aplikasi yang ideal membantu pengurus projek, kontraktor dan pasukan perolehan memilih sistem yang betul untuk setiap keadaan tapak kerja.

Panduan ini merangkumi kesemua empat jenis perancah secara mendalam, membandingkan ciri prestasi utamanya dan menggariskan faktor praktikal yang menentukan pilihan terbaik untuk projek perindustrian, komersial dan infrastruktur.

Jenis 1: Perancah Tiub dan Coupler

Perancah tiub dan pengganding ialah tertua dan paling serba boleh sistem perancah masih digunakan secara meluas. Ia dibina sepenuhnya daripada tiub keluli individu (standard, lejar, dan transom) yang disambungkan dengan pengganding drop-forged atau pressed-steel (juga dipanggil pengapit). Oleh kerana tiada titik sambungan yang telah ditetapkan, perancah tiub dan pengganding boleh dikonfigurasikan agar sesuai dengan hampir semua geometri struktur — fasad melengkung, pelan tidak teratur dan peralatan industri yang kompleks.

Komponen Utama

• Piawaian: Tiub menegak yang memindahkan semua beban ke tanah melalui plat asas.
• Lejar: Tiub mendatar berjalan selari dengan muka bangunan, menyambungkan piawai pada setiap aras lif.
• Transom: Tiub mendatar berjalan berserenjang dengan lejar, menyokong papan perancah atau papan.
• Pasangan: Pengganding sudut kanan, penjodoh pusing dan penjodoh lengan yang menyambungkan tiub pada sebarang sudut atau kedudukan yang diperlukan sepanjang panjang tiub.
• Pendakap pepenjuru: Tiub dipasang dengan pengganding pusing pada sebarang sudut untuk menstabilkan perancah terhadap beban sisi.

Di mana Perancah Tube dan Coupler Berjaya

Perancah tiub dan pengganding adalah pilihan yang diutamakan untuk struktur yang tidak teratur atau warisan di mana tiada dua ruang yang sama saiz, untuk perancah di sekeliling peralatan industri yang kompleks seperti kapal proses dan rak paip, dan untuk aplikasi limbungan dan luar pesisir di mana geometri struktur yang diakses berubah secara berterusan. Kebebasan geometri yang lengkap datang dengan kos: pendirian adalah lebih perlahan dan lebih intensif buruh daripada sistem perancah modular, dan kualiti perancah yang didirikan sangat bergantung pada kemahiran perancah meletakkan pengganding.

Jenis 2: Perancah Bingkai (Perancah Bingkai H)

Perancah bingkai — juga dipanggil perancah bingkai H atau perancah mason — dibina daripada bingkai keluli pra-dikimpal yang disusun secara menegak dan disambung secara mendatar oleh pendakap silang dan unit platform. Setiap bingkai ialah pemasangan dikimpal tegar, biasanya dalam konfigurasi berjalan atau tangga, yang dihasilkan pada ketinggian dan lebar standard.

Konfigurasi Bingkai Standard

• Bingkai berjalan melalui: Bingkai segi empat tepat terbuka dengan bukaan yang jelas di bahagian bawah, membolehkan pekerja melalui di aras tanah tanpa menunduk. Biasa dalam kerja batu dan melepa luaran.
• Rangka tangga: Bingkai dengan tangga tetap disepadukan ke dalam standard menegak, menyediakan akses pekerja antara tingkat tanpa menara tangga yang berasingan.
• Bingkai beban tinggi tugas berat: Dihasilkan daripada tiub berdiameter lebih besar (OD 57 mm atau 60 mm) untuk aplikasi beban menegak tinggi seperti penyodok dan kerja palsu.

Kelebihan dan Had

Bingkai perancah is cepat untuk didirikan pada projek mudah, segi empat tepat kerana bingkai pra-kimpalan menghilangkan keperluan untuk memasang komponen individu pada setiap nod. Ia digunakan secara meluas dalam pembinaan kediaman, kerja luaran komersial, dan operasi dinding kering dalaman. Bicu meratakan di pangkalan dan mengunci kastor pada menara perancah bingkai bergolek membolehkannya menyesuaikan diri dengan permukaan yang tidak rata sedikit.

Had utama perancah bingkai adalah geometri tetap . Lebar dan ketinggian bingkai standard tidak boleh diubah di tapak, yang menjadikannya tidak sesuai untuk bentuk struktur kompleks atau projek yang memerlukan lebar teluk bukan standard. Ia juga tidak mempunyai keupayaan pendakap berbilang arah sistem perancah modular, mengehadkan penggunaannya pada ketinggian yang sangat tinggi atau di bawah beban pendakap yang berat.

Rawatan permukaan untuk perancah bingkai biasanya melibatkan galvanizing hot-dip, pra-galvanizing, atau salutan serbuk. Bingkai bersalut serbuk boleh dibekalkan dalam warna tersuai untuk memenuhi keperluan projek atau pelanggan — pilihan praktikal untuk tapak binaan dengan keterlihatan tinggi atau berjenama.

Jenis 3: Perancah Sistem (Modular).

Perancah sistem — juga dipanggil perancah modular — kegunaan komponen pasang siap dengan titik sambungan dimensi tetap , menggantikan kebolehlarasan tak terhingga tiub dan pengganding dengan set piawaian, lejar, pendakap, bicu asas dan unit platform yang bersambung dengan pantas pada selang nod yang telah ditetapkan. Perancah sistem kini merupakan jenis perancah yang dominan untuk pembinaan sederhana dan besar, penyelenggaraan industri dan projek infrastruktur di seluruh dunia kerana ia menggabungkan kelajuan perancah bingkai dengan fleksibiliti yang jauh lebih besar dalam geometri dan kapasiti beban.

Tiga subjenis perancah sistem yang paling banyak digunakan ialah ringlock, cuplock, dan kwikstage. Masing-masing mempunyai mekanisme sambungan yang berbeza, profil beban, dan keutamaan pasaran serantau.

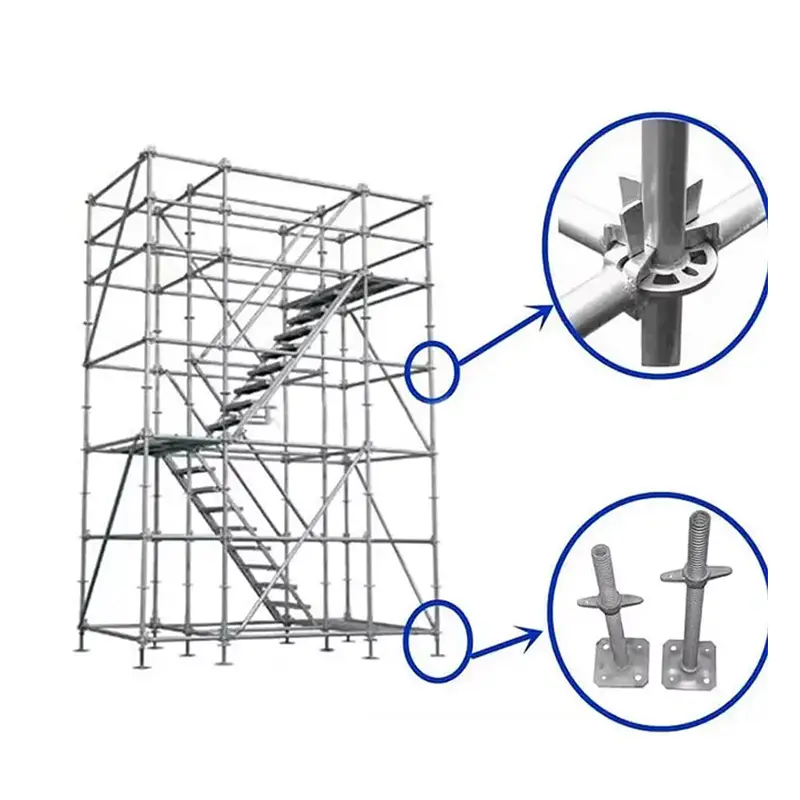

Perancah Kunci cincin

Perancah kunci cincin — juga dikenali sebagai perancah roset atau perancah kunci pin — digunakan piawai menegak dengan plat roset bulat dikimpal pada selang masa yang tetap (biasanya setiap 500 mm). Setiap roset mempunyai 8 slot tebuk di mana kepala baji lejar, transom dan pendakap pepenjuru boleh dimasukkan dan dikunci dengan satu pukulan tukul. Keupayaan sambungan 8 arah ini menjadikan ringlock paling fleksibel dari segi geometri bagi sistem perancah modular.

• Laluan beban terpusat melalui nod roset meminimumkan tegasan sipi dan menyampaikan ketegaran kilasan unggul berbanding sistem jenis cawan.
• Sistem kunci cincin tugas berat W60 boleh mencapai kapasiti beban maksimum sebanyak 80 kN setiap satu kaki , menjadikannya sesuai untuk kerja palsu jambatan, penyangga lebuh raya dan struktur sokongan industri berat.
• Perancah Kunci cincin ialah sistem pilihan untuk tapak perindustrian yang kompleks termasuk kilang penapisan, limbungan kapal, loji kuasa dan platform luar pesisir, di mana perancah mesti menyesuaikan diri dengan peralatan melengkung, rak paip berbilang peringkat dan geometri pelan bukan segi empat tepat.
• Bahan: tiub keluli berkekuatan tinggi, OD 48.3 mm (standard) atau OD 60 mm (tugas berat), biasanya bergalvani celup panas untuk perlindungan kakisan.

Perancah Cuplock

Cuplock perancah telah dibangunkan pada tahun 1950-an sebagai salah satu sistem modular pertama untuk menggantikan tiub tradisional dan pengganding pada projek berulang, segi empat tepat. Ciri khasnya ialah a mekanisme penguncian bersama cawan : setiap titik nod pada piawai menegak mempunyai cawan tetap yang lebih rendah dan cawan gelongsor atas. Cangkuk berbentuk T sehingga 4 lejar atau transom dijatuhkan ke dalam cawan bawah, cawan atas ditolak ke bawah di atas cangkuk, dan 3-4 pukulan tukul mengunci sambungan secara kekal.

• Setiap nod cuplock menghubungkan sehingga 4 lejar atau transom, tetapi sambungan terhad kepada sudut tepat — kesederhanaan yang mempercepatkan ereksi pada struktur biasa, segi empat tepat.
• Cuplock digunakan secara meluas untuk perancah akses fasad dan sistem sokongan rangka acuan papak, di mana susun atur perancah adalah tetap dan berulang.
• Mekanisme penguncinya yang teguh menjadikannya kuda kerja yang boleh dipercayai untuk pengubahsuaian tugas berat, struktur kejuruteraan awam dan kerja sokongan rangka konkrit.
• Komponen cuplock boleh didapati dalam kemasan tergalvani dicat atau celup panas. Cuplock bergalvani berfungsi dengan baik dalam persekitaran marin dan kelembapan tinggi tanpa salutan semula yang kerap.

Perancah Kwikstage

Perancah Kwikstage — juga dipanggil perancah Peringkat Pantas — ialah sistem modular yang diiktiraf oleh Penekanan berbentuk V (segi tiga). pra-dikimpal pada piawaian menegak. Lejar dan transom disambungkan dengan kunci baji dipacu graviti yang melibatkan penekan ini tanpa nat, bolt atau kelengkapan longgar. Hasilnya adalah perancah yang boleh didirikan oleh pekerja dengan latihan yang agak asas, hanya menggunakan tukul.

• Kwikstage menggunakan hanya lima komponen utama : piawai, lejar, transom, susur tangan dan pendakap — meminimumkan pengurusan bahagian di tapak dan mengurangkan risiko ralat pemasangan.
• Ia adalah sistem perancah yang dominan di Australia dan New Zealand, di mana ia menyumbang kira-kira 80% daripada jumlah penggunaan pasaran, dan juga diterima pakai secara meluas di Afrika Selatan dan Asia Tenggara.
• Kwikstage adalah pilihan praktikal untuk kerja fasad komersil kediaman dan standard , kerja bata, mengecat dan tugas penyelenggaraan am dengan keperluan beban sederhana.
• Reka bentuk sambungannya yang mudah mengurangkan masa pendirian dan menjadikannya mudah dikendalikan untuk kontraktor yang bekerja pada jenis projek yang berpusing tinggi dan berulang.

Jenis 4: Perancah Digantung

Perancah yang digantung — juga dipanggil perancah gantung atau perancah peringkat ayunan — ialah platform yang berfungsi digantung dari bahagian atas struktur dengan tali, dawai atau elemen penggantungan tegar, bukannya disokong dari bawah ke atas. Ia adalah kaedah capaian standard untuk penyelenggaraan luaran bangunan tinggi, jambatan dan struktur lain yang mana mendirikan perancah yang disokong tanah akan menjadi tidak praktikal atau tidak ekonomik.

Konfigurasi Perancah Digantung Biasa

• Peringkat ayunan (penggantungan dua mata): Platform mendatar yang digantung daripada dua tali dawai bebas yang dipasang pada lengan davit atau rasuk cadik yang dipasang di atas bumbung. Digunakan untuk pembersihan fasad bangunan, kaca, mengecat, dan pemasangan pelapisan pada struktur bertingkat tinggi.
• Perancah penggantungan berbilang titik: Platform digantung dari tiga atau lebih titik, membolehkan dek dilaraskan mengikut fasad melengkung atau tidak teratur.
• Perancah Catenary: Tali dawai mendatar diregangkan di antara dua titik berlabuh, dari mana platform digantung — digunakan dalam penyelenggaraan jambatan dan aplikasi perindustrian.
• Perancah cadik: Platform julur dari rasuk cadik yang menonjol dari muka bangunan, memberikan akses kepada bahagian fasad yang tergantung atau terbalik yang tidak dapat dicapai oleh peringkat berayun.

Pertimbangan Keselamatan untuk Perancah Yang Digantung

Sistem perancah yang digantung memerlukan pensijilan kejuruteraan bagi sauh penggantungan, pemeriksaan tali dawai dan mekanisme pengangkat yang kerap, dan pematuhan ketat terhadap keperluan penangkapan jatuh untuk semua pekerja di platform. Oleh kerana perancah tidak boleh distabilkan dengan pendakap berasaskan tanah, integriti struktur sistem ampaian adalah pertimbangan keselamatan utama — dan mesti disahkan semula selepas sebarang pengubahsuaian atau peristiwa cuaca.

Perbandingan 4 Jenis Perancah

Ringlock lwn Cuplock lwn Kwikstage: Perbandingan Scaffold Sistem Terperinci

Bagi pembeli yang mendapatkan bahan perancah sistem, pilihan antara kunci cincin, cuplock dan kwikstage bergantung pada kerumitan projek, keperluan beban, norma pasaran geografi dan jumlah kos pemilikan. Jadual di bawah meringkaskan perbezaan utama.

Komponen Perancah Utama Setiap Pembeli Perlu Tahu

Tidak kira jenis perancah yang dipilih, setiap sistem perancah dibina daripada set komponen berfungsi yang biasa. Memahami setiap elemen membantu pasukan perolehan mengesahkan bahawa cadangan pembekal adalah lengkap dan dinyatakan dengan betul.

Komponen Struktur Utama

• Piawaian (tiub menegak): Ahli pembawa beban utama perancah. Semua beban menegak daripada pekerja, bahan dan peralatan dipindahkan melalui piawaian ke bicu asas dan tanah. Piawaian dihasilkan dalam pelbagai panjang untuk membolehkan perancah dibina dalam lif.
• Lejar: Anggota mendatar berjalan selari dengan muka bangunan, menyambungkan piawai pada setiap lif dan menyediakan laluan beban mendatar utama. Panjang lejar menentukan lebar teluk perancah.
• Transom: Anggota mendatar berjalan berserenjang dengan lejar, menyokong papan perancah atau unit dek tempat pekerja berdiri. Jarak transom menentukan kecukupan struktur platform kerja.
• Pendakap pepenjuru: Anggota condong yang menstabilkan perancah terhadap beban mendatar daripada angin, pemuatan sipi dan hentaman tidak sengaja. Dalam perancah modular, pendakap bersambung ke titik roset atau nod yang sama seperti lejar.
• Bicu asas (plat asas boleh laras): Pemasangan skru keluli berulir dipasang pada bahagian bawah piawai, membolehkan perancah diratakan pada tanah yang tidak rata. Pelanjutan melebihi panjang tonjolan maksimum yang disyorkan mengurangkan kapasiti beban standard dengan ketara.

Platform dan Komponen Keselamatan

• Papan perancah / unit dek keluli: Permukaan kerja perancah, merentangi antara transom. Unit dek keluli dengan permukaan tidak licin bersepadu lebih disukai berbanding papan kayu untuk ketahanan dan penggunaan semula jangka panjang.
• Pagar dan papan kaki: Elemen pencegahan kejatuhan mandatori di tepi terbuka platform kerja. Ketinggian rel atas ditentukan oleh standard keselamatan yang berkenaan untuk setiap negara.
• Menara tangga dan unit akses tangga: Kit menara tangga khusus yang disepadukan ke dalam sistem perancah menyediakan akses yang selamat, ergonomik antara aras lif dan diperlukan oleh kebanyakan peraturan keselamatan pembinaan moden untuk perancah di atas ketinggian yang ditetapkan.
• Penyambung dan penyambung lengan: Digunakan dalam perancah tiub-dan-gandingan dan sebagai elemen sambungan tambahan dalam perancah modular untuk memasang tiub pengikat, pengikat fasad, dan anggota pendakap sementara pada bingkai perancah utama.

Cara Memilih Jenis Perancah yang Tepat untuk Projek Anda

Memilih sistem perancah yang betul ialah keputusan yang mempengaruhi keselamatan pekerja, kos projek, tempoh program dan kebolehgunaan semula perancah merentas projek masa hadapan. Kriteria praktikal berikut membimbing proses pemilihan.

Langkah 1: Tentukan Geometri Struktur

Jika struktur yang dirangkai adalah segi empat tepat dan teratur dalam pelan, perancah bingkai atau cuplock/kwikstage modular scaffold akan memberikan pendirian terpantas pada kos terendah. Jika struktur mempunyai dinding melengkung, kemunduran berbilang peringkat, peralatan kompleks, atau pelan bukan segi empat tepat, perancah modular ringlock atau perancah tiub-dan-gandingan adalah pilihan yang sesuai.

Langkah 2: Tetapkan Keperluan Beban

Platform kerja perancah dikelaskan mengikut beban maksimum yang direka bentuk untuk dibawa setiap unit luas. Untuk akses perancah dengan pekerja dan alatan tangan sahaja, sistem yang lebih ringan adalah memadai. Untuk meletakkan batu bata, kerja blok konkrit, atau penyimpanan bahan berat pada perancah, sistem berkapasiti lebih tinggi - kunci cincin atau kunci cawan tugas berat - diperlukan. Untuk menopang dan kerja palsu yang menyokong konkrit tuang di tempat, beban maksimum bagi setiap kaki ialah kriteria yang mengawal, dan sistem tugas berat kunci gelang W60 atau sistem rangka penyangga hendaklah ditentukan.

Langkah 3: Pertimbangkan Kelajuan Ereksi dan Ketersediaan Buruh

Pada projek di mana pendirian dan pembongkaran perancah berada di laluan kritikal, perancah sistem sentiasa diutamakan berbanding tiub dan pengganding. Pemasangan tanpa alat Kwikstage dan kesederhanaan lima komponen menjadikannya sistem terpantas untuk projek mudah. Pendirian kunci gelang pada struktur kompleks adalah kira-kira 30% lebih cepat daripada ereksi cuplock yang setara disebabkan oleh penghapusan kesesakan cawan dan sambungan baji yang mencari lokasi sendiri. Apabila perancah mahir adalah terhad, sistem yang lebih ringkas mengurangkan risiko ralat pemasangan yang menjejaskan integriti struktur.

Langkah 4: Menilai Rawatan Permukaan dan Persekitaran

Dalam persekitaran marin, pantai atau kelembapan tinggi, komponen perancah bergalvani celup panas mengatasi keluli dicat dengan jidar yang ketara dan harus dinyatakan sebagai lalai. Untuk projek di mana perancah kerap digunakan semula di beberapa tapak, komponen tergalvani mengekalkan perlindungan kakisannya melalui kitaran pemasangan dan pembongkaran berulang tanpa degradasi filem cat yang menjejaskan rawatan permukaan yang kurang tahan lama.

Langkah 5: Nilai Sokongan Teknikal Pembekal

Untuk reka bentuk perancah yang kompleks — menara sorong tinggi, perancah industri yang tidak teratur, atau perancah akses berskala besar untuk projek infrastruktur — pembekal harus menyediakan lukisan kejuruteraan, pengiraan beban dan semakan reka bentuk oleh jurutera yang berkelayakan sebelum pembinaan bermula. Pembekal dengan keupayaan kejuruteraan dalaman, pengurusan kualiti yang diperakui ISO, dan pengalaman eksport yang didokumenkan adalah pilihan yang sesuai untuk pemerolehan bahan perancah antarabangsa.

Piawaian Keselamatan Perancah dan Pensijilan Kualiti

Bahan perancah mesti mematuhi piawaian kebangsaan dan antarabangsa yang berkenaan untuk diterima di tapak pembinaan terkawal. Piawaian utama yang mengawal dimensi komponen perancah, sifat bahan, ujian beban dan rawatan permukaan termasuk:

• EN 39 / EN 74: Piawaian Eropah untuk tiub perancah dan pengganding, gred keluli yang mengawal, ketebalan dinding tiub, toleransi dimensi dan keperluan ujian mekanikal.
• AS/NZS 1576: Siri standard perancah Australia dan New Zealand, yang mengawal kedua-dua reka bentuk perancah dan prestasi Kwikstage dan komponen perancah modular lain yang digunakan secara meluas dalam pasaran tersebut.
• OSHA 1926 Subbahagian Q: Piawaian persekutuan AS yang mengawal pembinaan, penggunaan dan pemeriksaan perancah di tapak pembinaan, menetapkan penarafan beban, keperluan lebar platform dan peruntukan perlindungan jatuh.
• Penandaan CE (Eropah): Mengesahkan bahawa komponen perancah yang diletakkan di pasaran EU memenuhi keperluan struktur dan keselamatan piawaian Eropah terharmoni yang berkenaan.
• ISO 9001: Pensijilan sistem pengurusan kualiti yang mengesahkan bahawa pengilang perancah mengendalikan kawalan pengeluaran yang didokumenkan, pemeriksaan bahan masuk dan ujian produk akhir — keperluan asas untuk perolehan antarabangsa.

Apabila mendapatkan bahan perancah di peringkat antarabangsa, pembeli harus meminta laporan ujian kilang untuk keluli yang digunakan dalam pembuatan komponen, salinan pensijilan produk yang berkenaan, dan bukti ujian beban pihak ketiga bagi sistem perancah yang dicadangkan. Dokumen ini penting untuk memuaskan hati pemeriksa keselamatan tapak dan pihak berkuasa kawalan bangunan di kebanyakan bidang kuasa.
